LiDAR Visual Intelligent Monitoring

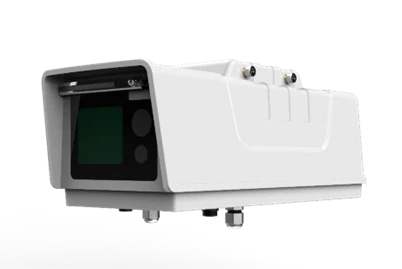

ST2303B/S V4.0-r LiDAR Visual Intelligent Monitoring
√ Az eszköz felelőssége, hogy kettős{0}}kamerával integrált tervezési struktúrát alkalmazzon
√ Csillagfényű-szintű alacsony- megvilágítású kamerával
√ Pontfelhő valós idejű-gyűjtése, LiDAR (fényérzékelés és hatótávolság), vizuális intelligens megfigyelés, több-érzékelős adatfúzió
√ Könnyen szabályozható{0}}a gyenge megvilágítású környezet és éjszakai jelenet, és megfelel a 24 órás felügyelet igényeinek
√ 3D rekonstrukció, elő-elemzés, intelligens azonosítás, látható fény összekapcsolása
√ Videó-/képadatok gyűjtése, a rejtett veszélyek automatikus figyelése és azonosítása, valamint időben történő korai figyelmeztetés
√ Megvalósítja az átviteli vonalak vizualizált online felügyeletének funkcióját

A szálláslekérdezés elküldése

A termék bemutatása

Ha Lidar vizuális intelligens felügyeletre van szüksége, hogy segítse vállalkozását, nyugodtan vásároljon gyárunkból. Kína egyik vezető gyártójaként alacsony árat és páratlan szolgáltatásokat kínálunk Önnek.

Vizuális távvezeték-megoldásainkat széles körben használják a State Grid és a China Southern Power Grid területén. Kínában 30 000 távvezeték-toronyra telepítettük elő-végberendezéseinket. Megoldásainkat arra használjuk, hogy intelligensen azonosítsák a biztonsági veszélyeket a villamos vezetékekben és a kommunikációs szálakban, valamint a környező környezetben. És automatikusan riasztást küld az online platformnak, hogy értesítse a dolgozókat a karbantartásról. Ez nagymértékben csökkenti a balesetek valószínűségét (csökkenti az áramszüneteket és a kioldások arányát), és helyettesítheti a kézi ellenőrzéseket. Az elektronikus megfigyelési problémák 80%-át a költségek 20%-ával oldja meg. A csatorna rejtett veszélyeire vonatkozó átfogó felügyeleti és korai figyelmeztető információ a nap 24 órájában valós időben kerül továbbításra, ami javítja az OHL ellenőrzések minőségét.

product-628-421

Videó

Leírás

Az eszköz a kamera és a LiDAR integráció tervezési struktúráját alkalmazza, és nem{0}}ismétlődő pásztázású LiDAR-érzékelőt tartalmaz. Az integrált eszközintegrációs technológia, a több-érzékelős adatfúziós technológia, a Big Data platform intelligens felügyeleti technológiája, a tervezett LiDAR valós-idejű, három-dimenziós erőátviteli rejtett hibapont-meghatározó eszköz és vizualizációs figyelmeztető rendszer, az átviteli csatorna járművek, a fák növekedése, a terepváltozások és a vezetékes ívek rejtett problémák integrációs figyelési nehézségeinek megoldására. Megvalósította az átviteli csatorna látómezőjének három-dimenziós rekonstrukcióját, az átviteli rejtett hibák finomítását és a korai figyelmeztetés kezelésének megjelenítését.

Alkalmazási háttér

A légvezetékek általában több kilométertől több száz kilométerig terjednek. A vonalberendezések hosszú ideig működnek a természetes környezetben, és különböző éghajlati viszonyok (például viharok, árvizek, jég és hó, erős köd, környezetszennyezés, villámcsapás stb.) befolyásolják őket; ezen kívül vannak egyéb külső károk is (pl. építőipari gépek sérülése stb.). Ezek a tényezők bármikor veszélyeztetik a vezeték biztonságos működését. Ezért, ha egyszer meghibásodás következik be, a javítás hosszú ideig tart, ami különböző mértékű veszteséget eredményez. Szükséges a vonal ellenőrzésének megerősítése, a rejtett veszélyek időben történő javítása, elhárítása, biztonsági intézkedések megfogalmazása.

Miért válassza a Senter Vision intelligens ellenőrző berendezést felsővezetékekhez?

A SENTER ST2303B nagy-felbontású biztonsági kamerás monitorrendszer képes a helyszín távoli megfigyelésére. Olyan helyen történő használatra tervezték, ahol nincs elektromos áram, nincs hálózat. Mivel napelemekkel működik, GSM-en, 2G-n, 3G-n, 4G-n keresztül kommunikál számítógépes rendszerrel vagy mobiltelefon-alkalmazással.
A költségek kevesebb mint 20%-át használjuk fel az igényes fájdalompontok 80%-ának megoldására, jelentősen csökkentjük a költségeket és javítjuk az élettartamot.
A legfontosabb, hogy előre megtaláljuk a rejtett veszélyeket, mint például az erdőtüzeket, darukat, madárkárokat és minden olyan veszélyt, amely a távvezetéket károsíthatja, majd az ellenőrző személyzet már előre a helyszínre tud érkezni, ezzel nagymértékben csökkentve az áramkimaradás mértékét.

Műszaki paraméter

Kamera
Érzékelő típusa	Nappal látó lencse: 1/4 hüvelykes CMOS Éjjellátó lencse: 1/2 hüvelykes CMOS
Pixelek	Nappal látó lencse: 16 millió Éjjellátó lencse: 2 millió
Maximális felbontás	Nappal látó lencse: 4608×3456 Éjjellátó lencse: 1920×1080
Minimális megvilágítás	Szín: 0.001Lux@F1.5 Fekete-fehér: 0.0005Lux@F1.5
Kamera lencse
Az objektív gyújtótávolsága	Nappal látó lencse: 3,7 mm Éjjellátó lencse: 4,9 mm
Az objektív rekesznyílása	Nappal látó lencse: F2.0 Éjjellátó lencse: F1.65
A látószög--mezője	Nappal látó lencse: V50,6 fok H64,3 fok D76,2 fok Éjjellátó lencse: V46 fok H82 fok D94 fok
Lézer radar
lézer hullámhossz	905 nm
FOV	Nem-ismételt pásztázás: 70,4 fok (vízszintes) x 77,2 fok (függőleges) Ismételt szkennelés: 70,4 fok (vízszintes) x 4,5 fok (függőleges)
Nyaláb divergencia szöge	0,03 fok (vízszintes) x 0,28 fok (függőleges)
Pontfelhő kimenet	240 000 pont/sec (konfigurálható első vagy legerősebb visszhang) 480 000 pont/mp (kettős visszhang) 720 000 pont/mp (hármas visszhang)
Adatok késleltetése	2 ms vagy annál kisebb
Emberi szem biztonsági szint (HESL)	1. osztály (IEC 60825-1:2014) az emberi szem biztonsága
Szakmai intelligencia
Intelligens azonosítás	Támogatja a gyakori rejtett veszélyek automatikus azonosítását az átviteli folyosókon: építőipari berendezések (toronydaruk, daruk, szivattyús teherautók, kotrógépek, buldózerek, lapátok, hengerek, targoncák, cölöpberendezések, gréderek, gravírozók, szigetelt kanalas teherautók, teherautók), hiányzó szerelvények (szigetelők kifújt darabokkal, szigetelők hiányzó csapokkal), szigetelők hiányzó csapokkal (füst, nyílt tűz) és idegen tárgyak a vezető vezetékekben (idegen tárgyak a vezetékek felett, idegen tárgyak a vezetékek alatt-por-álló hálók, idegen tárgyak a vezetékek alatt-visszaverő filmek) stb.
Elülső-elemzés	Támogatja a rejtett veszélyelemzést az eszköz oldalán, miután az eszköz rögzítette a rejtett veszélyt, és az elemzési eredményeket közvetlenül visszaküldi a háttér-végére, lerövidítve a képelemzés vákuumperiódusát, és csökkentve a hátsó{1}}kiszolgálóra nehezedő nyomást.
Helyi tárhely háttér-vége hozzáférés	Berendezések támogatása a rögzített videó helyben történő tárolásához, a ciklus lefedése a tárolási módhoz, a háttér-támogatása bármikor, hogy hozzáférjen a videofelvétel eszközoldalához, csökkentse a forgalmi költségeket
Fúziós elemzés	Támogatja a LIDAR eszközök távoli indítását, hogy aktívan gyűjtsék a pontfelhő-adatokat a látómezőben, valamint a rejtett veszélyek fúziós elemzését a látómezőben képek és pontfelhő adatok segítségével
Kapcsolódás váltja ki	Támogatás és látható fény kapcsolat elemzése, a csatorna lencse a látómezőben lévő rejtett veszély azonosítására és elemzésére a LiDAR összekapcsolása után a látómezőben lévő pontfelhő adatok elemzésére és a riasztási információk feltöltésére a platformra.
Videó
Videó tömörítési szabvány	H,264; H,265; MJPEG
Nap{0}}éjszaka közötti konverzió	Időzóna pozicionálás / optikai érzékelés
Széles dinamika (fizika)	Támogatás
Ködáteresztő képesség	Elektronikusan átlátszó köd
Jel-/zaj{1}}arány	Nagyobb vagy egyenlő, mint 55 dB
Remegés gátló-funkció	Elektronikus stabilizátor
Internet
Hálózati protokoll	HTTP;HTTPS;TCP/IP;IPv4;RTSP;UDP;SMTP;NTP;DHCP;DNS;DDNS;IPv6;802.1x;SSL;Qos;FTP;UPnP;ICMP;SNMP;SNMPv1/v2c/v3(MIB2);IGMP;ARP;RTCP;RTP;PPPoPE; Szűrő;RTMP;Bonjour;TCP;SMB;NFS;NA
Vezeték nélküli szabvány	3G/4G/5G Full Netcom (mobil/Link/Telecom)
Wi-Fi	Támogatott, de csak tesztelésre ajánlott
Tápegység
Tápellátás módja	Napelem plusz akkumulátor
Energiafogyasztás	0,25 W (pontfelhő adatok beolvasása és kép készítése 60 percenként) 0,35 W (pontfelhő adatok beolvasása és kép készítése 30 percenként) (Munkaidő 30S, a nap 24 órájában)
Napelem/akkumulátor kapacitás	Normál 18V90W/12.8V50AH 20-30 nap 12,8V 120W/12,8V50AH
Tápegység	Lítium-vas-foszfát akkumulátor
Munkakörnyezet
Üzemi hőmérséklet	-25 fok ~+70 fok
Működési páratartalom	95% vagy annál kisebb
Védelmi osztály	IP67
Keretrendszer
Kagyló anyaga	Öntött alumínium-
Termék mérete	370,9 mm * 143,5 mm * 134,7 mm (H × SZ × M)
Nettó tömeg	3,2 kg
Telepítési mód	Falra-szerelhető, szögben-szerelhető
Egyéb elemek
Éjszakai látás fokozat	Starlight minősítés
Tárolási kapacitás	Opcionális kiegészítés-16G, 32G, 64G, 128G TF-kártyán
Antennák	Beépített{0}}antenna
Helymeghatározó funkció	Támogassa a GPS-t
MTBF	30000 óra vagy nagyobb
Kamera állíthatóság	Omni{0}}irányú kézi beállítás a távvezeték irányának megfelelően
Monitoring ciklus	Szabadon beállítható az alapértelmezett 5 perces fénykép eszközök az előlapi-képek készítéséhez, elemzés, rejtett problémák azonosítása azonnali visszatérés, rejtett problémák nélkül visszatérés időzített visszatérés
